Tokarka 24500 PD 400/CNC do toczenia powierzchni czołowych i bocznych, stożkowych i wycinania gwintów - Mikronarzędzia modelarskie PROXXON Sklep Wrocław.

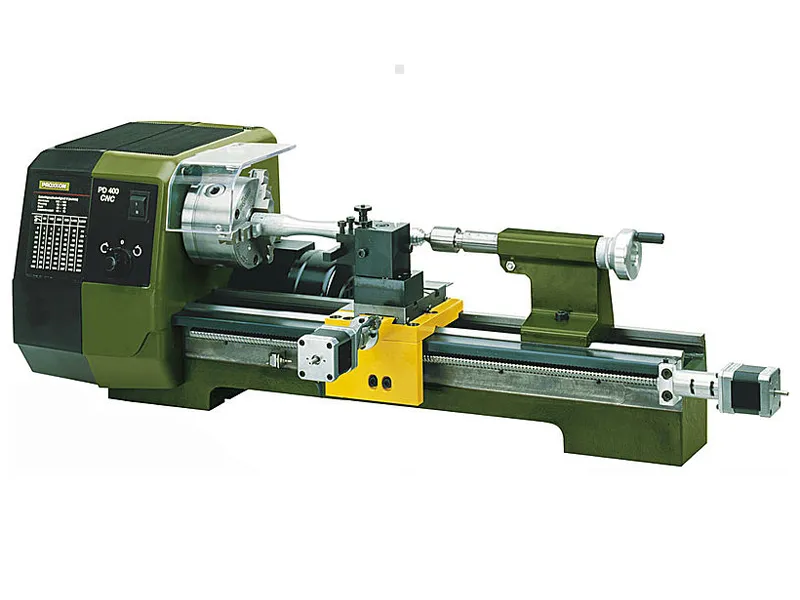

Tokarka modelarska PD 400/CNC Proxxon 24500

Tokarka modelarska PD 400/CNC to precyzyjna obrabiarka do obróbki stali, mosiądzu, aluminium oraz tworzyw sztucznych, przeznaczona do warsztatu modelarskiego, narzędziowni i prac prototypowych. Umożliwia toczenie powierzchni czołowych i bocznych, toczenie stożków oraz wycinanie gwintów (metrycznych i calowych). W wersji CNC otrzymujesz zestaw z blokiem sterującym oraz oprogramowaniem kompatybilnym z WINDOWS®, co ułatwia wejście w obróbkę sterowaną numerycznie bez kompletowania elektroniki osobno.

Kluczową zaletą konstrukcji jest stabilna baza: żebrowane żeliwne łoże o szerokim rozstawie z pryzmatycznymi saniami zaprojektowano pod pracę bez wibracji także przy większych obciążeniach. Wrzeciennik wykonano z odlewu aluminiowego, a nadwymiarowe wrzeciono główne pracuje na dwóch ustawianych łożyskach stożkowych. Otwór wrzeciona 20,5 mm oraz deklarowane bicie bez uchwytu 1/100 mm to parametry istotne przy toczeniu elementów wymagających współosiowości i powtarzalności.

PD 400/CNC ma rozstaw kłów 400 mm i umożliwia pracę z narzędziami tokarskimi 10 × 10 mm. Sanie poprzeczne (85 mm) i górne (52 mm) wykonano ze stali, a sanie górne można obracać do toczenia stożków pod kątem do 45°. Pokrętła z aluminium mają podziałki z możliwością zerowania, co ułatwia wykonywanie powtarzalnych przejść i kontrolę zbierania materiału (m.in. 1 działka = 0,025 mm na saniach poprzecznych i górnych).

W praktyce tokarka przydaje się szczególnie, gdy: (1) musisz wykonać precyzyjne pasowania wałek–tuleja i zależy Ci na kontroli średnicy oraz współosiowości, (2) obrabiasz dłuższe detale i potrzebujesz stabilnego podparcia w kłach przy rozstawie 400 mm, (3) wykonujesz gwinty prawe i lewe albo odtwarzasz nietypowe skoki (koła zmianowe dla 19 skoków metrycznych oraz możliwość gwintów calowych 10–48 TPI).

To narzędzie będzie najlepszym wyborem dla osób, które potrzebują precyzyjnej tokarki z funkcją CNC do prototypowania i powtarzalnej obróbki metalu oraz tworzyw w warsztacie.

Parametry techniczne

• Model: PD 400/CNC
• Producent / symbol: Proxxon 24500
• Materiały obrabiane: stal, mosiądz, aluminium, tworzywa sztuczne
• Rozstaw kłów: 400 mm
• Posuw poprzeczny: 85 mm
• Wysokość ponad sanie poprzeczne: 58 mm
• Łoże: żebrowane żeliwne, szeroki rozstaw, sanie pryzmatyczne
• Wrzeciennik: odlew aluminiowy
• Wrzeciono główne: dwa ustawiane łożyska stożkowe
• Otwór stożkowy po stronie uchwytu: MK 3
• Średnica otworu wrzeciona: 20,5 mm
• Bicie bez uchwytu: 1/100 mm
• Automatyczny posuw (opcjonalny): 0,07 lub 0,14 mm/obr
• Wrzeciono prowadzące i śruba pociągowa: gwint trapezowy 12 × 1,5 mm
• Konik: odlew aluminiowy
• Tuleja konika: ? 24 mm, wysuw do 40 mm, podziałka mm
• Kieł obrotowy: MK 2
• Uchwyt wiertarski: 10 mm (B 12 — otwór/MK 2)
• Sanie górne: zakres 52 mm, możliwość obrotu do 45°
• Noże tokarskie: 10 × 10 mm
• Napęd: dwubiegowy silnik pojemnościowy + trzystopniowa przekładnia pasowa
• Prędkości wrzeciona (stopień 1): 80–330 oraz 1 400 obr/min
• Prędkości wrzeciona (stopień 2): 160–660 oraz 2 800 obr/min
• Prędkości silnika: 1 400 / 2 800 obr/min
• Moc wejściowa / wyjściowa: 870 W / 550 W
• Uchwyt tokarski: trójszczękowy wg DIN 6386 klasa 1, tolerancja współosiowości 0,04 mm
• Zakres wielkości obrabianego przedmiotu: 3–100 mm (przy odwrotnym montażu uchwytu)
• Osłona uchwytu: z wyłącznikiem bezpieczeństwa
• Podziałka pokręteł (sanie poprzeczne i górne): 1 działka = 0,025 mm; 1 obrót = 1 mm
• Podziałka pokręteł (konik i wrzeciono prowadzące): 1 działka = 0,05 mm; 1 obrót = 1,5 mm
• Gwintowanie: prawe i lewe; 19 skoków metrycznych 0,2–3 mm; gwinty calowe 10–48 TPI
• Napięcie: 220–240 V; 50/60 Hz
• Wymiary (dł. × szer. × wys.): 900 × 400 × 300 mm
• Waga: ok. 45 kg

Wyposażenie standardowe

• Tokarka PD 400/CNC
• Blok sterujący
• Oprogramowanie przyjazne dla użytkownika (kompatybilne z WINDOWS®)
• Trójszczękowy uchwyt tokarski wg DIN 6386 klasa 1
• Osłona uchwytu tokarskiego z wyłącznikiem bezpieczeństwa
• Kieł obrotowy MK 2
• Uchwyt wiertarski 10 mm (B 12 — otwór/MK 2)
• Narzędzie do gwintowania (gwinty prawe i lewe)
• Koła zębate zmianowe do gwintów metrycznych (19 skoków)

FAQ

• Czy na tej tokarce wykonam gwinty calowe?
  Tak. Z danych producenta wynika możliwość wykonywania gwintów calowych w zakresie 10–48 TPI oraz gwintów metrycznych (19 skoków 0,2–3 mm) z użyciem kół zmianowych.
• Jakie noże tokarskie pasują do imaka?
  Tokarka jest przystosowana do noży tokarskich o przekroju 10 × 10 mm.
• Czy da się rozbudować stanowisko o funkcje frezowania?
  Tak. Opis przewiduje możliwość rozszerzenia systemu o wiercenie, frezowanie i wycinanie rowków z użyciem akcesoriów, a z tyłu znajduje się kołnierz i gwintowane otwory do zamocowania głowicy frezarsko-tokarskiej PF 400.
