Yato Miernik uniwersalny z oscyloskopem i generatorem przebiegów YT-730944

Producent: Yato
Kod producenta: 5906083105821

Cena brutto: 456,33 zł
Cena netto: 371,00 zł

YT-730944 3w1 oscyloskop 50 MHz 280 MSa/s, miernik i generator. Płatność za 30 dni dla firm i osób. Narzedziak!

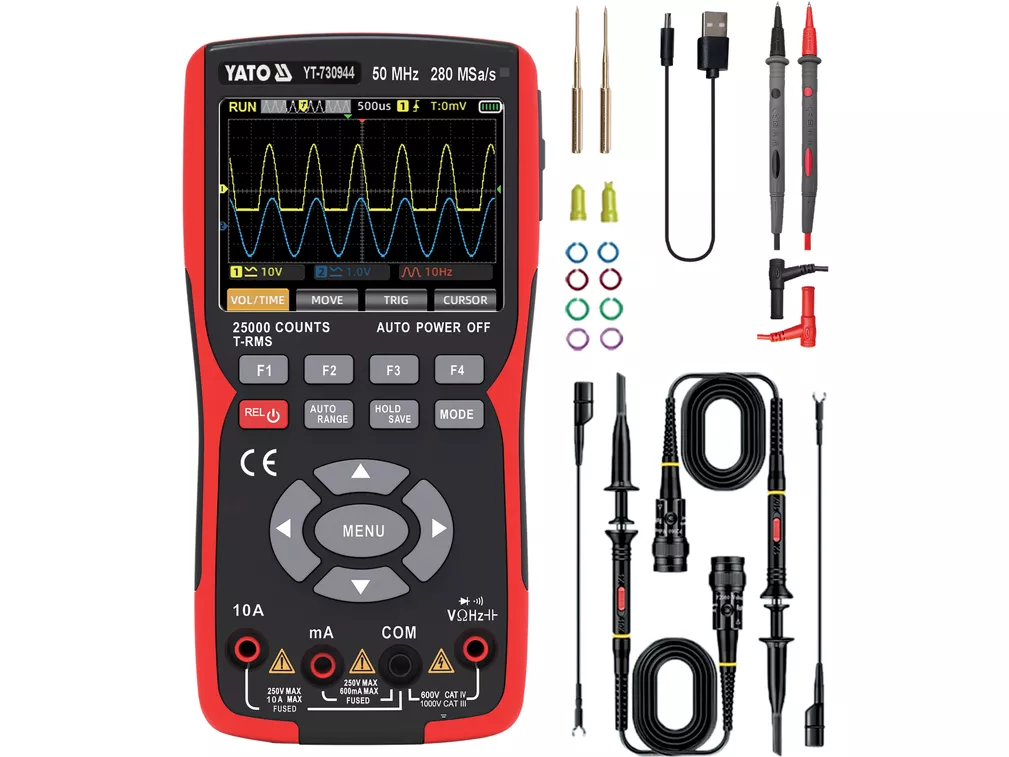

Oscyloskop 2-kanałowy 50 MHz 280 MSa/s + miernik cyfrowy + generator 3 w 1 Yato YT-730944

Oscyloskop 3 w 1 (oscyloskop dwukanałowy, miernik cyfrowy, generator) Yato YT-730944 to przenośne narzędzie diagnostyczne do pomiarów elektrycznych i szybkiej analizy przebiegów w czasie rzeczywistym. Łączy funkcje multimetru TRUE RMS z dwukanałowym oscyloskopem o paśmie 50 MHz oraz podstawowym generatorem przebiegów, dzięki czemu sprawdza się zarówno w serwisie elektroniki, jak i przy diagnostyce instalacji elektrycznych.

W praktyce urządzenie pozwala nie tylko odczytać wartość napięcia/prądu, ale też zobaczyć „co się dzieje” z sygnałem (np. zakłócenia, tętnienia, niestabilność). Kolorowy wyświetlacz LCD IPS 3,5? poprawia czytelność pod kątem, a automatyczny dobór zakresu (AUTO) przyspiesza pomiary, gdy nie znasz wartości mierzonej. Funkcje MAX/MIN/AVG, REL oraz HOLD ułatwiają porównywanie wyników i wychwytywanie odchyleń w czasie.

Oscyloskop oferuje tryby i narzędzia typowe dla diagnostyki sygnałów: AUTO do szybkiego ustabilizowania przebiegu, TRIG do pracy z wyzwalaniem, CURSOR do precyzyjnych odczytów z ekranu oraz MEASURE do prezentacji m.in. częstotliwości, okresu i parametrów napięcia (RMS/min/max/międzyszczytowe). Dodatkowo dostępny jest XY MODE (wzory Lissajous) do porównania dwóch kanałów pod kątem częstotliwości i przesunięcia fazowego. Funkcja SAVE zapisuje zrzuty ekranu do plików .bmp, a STORAGE umożliwia przesyłanie danych.

Wbudowany akumulator Li?Ion 3,7 V o pojemności 3400 mAh jest ładowany przez USB?C; producent podaje ok. 6 godzin ciągłej pracy. Obudowa z ABS oraz konstrukcja z zabezpieczeniami przeciążeniowymi są istotne przy pracy w warunkach warsztatowych, gdzie nietrudno o pomyłkę w doborze zakresu lub punktów pomiaru.

Trzy typowe sytuacje, w których to urządzenie realnie oszczędza czas w diagnostyce: (1) szybkie sprawdzenie, czy zasilacz impulsowy ma nadmierne tętnienia lub „pływające” napięcie (multimetr + podgląd przebiegu), (2) analiza sygnałów sterujących i czujników w układach elektronicznych – jednoczesny podgląd dwóch kanałów i porównanie w XY, (3) lokalizacja przerwy lub złego styku w wiązce/instalacji dzięki testowi ciągłości z sygnałem dźwiękowym/świetlnym oraz funkcji MIN/MAX do wyłapania chwilowych zaników.

To narzędzie będzie najlepszym wyborem dla osób, które potrzebują jednego, mobilnego przyrządu do pomiarów multimetrem i jednoczesnej analizy przebiegów na oscyloskopie w serwisie oraz w terenie.

Parametry techniczne

• Liczba funkcji: 3 (miernik uniwersalny, oscyloskop dwukanałowy, podstawowy generator przebiegów)
• TRUE RMS: tak
• Napięcie przemienne (AC): 0–750 V a.c. (TRUE RMS, 40–1000 Hz)
• Napięcie stałe (DC): 0–1000 V d.c.
• Prąd przemienny (AC): 0–10 A (TRUE RMS, 40–1000 Hz)
• Prąd stały (DC): 0–10 A
• Rezystancja: 0–250 M?
• Pojemność: 0–99,99 mF
• Częstotliwość (miernik): 0–999,9 kHz
• Test przewodzenia (ciągłość): tak (sygnał dźwiękowy i świetlny, próg < 50 ?)
• Test diody: tak (IF 1,8 mA, UR 3,2 V)
• MAX/MIN/AVG: tak
• REL (wartość względna): tak
• Data Hold / Save (zatrzymanie/zapis): tak
• Oscyloskop – szerokość pasma: 50 MHz
• Oscyloskop – częstotliwość próbkowania: 280 MSa/s
• Oscyloskop – pamięć akwizycji: 128 kpts
• Oscyloskop – liczba kanałów: 2
• Obsługa sondy oscyloskopowej: x1, x10
• Automatyczne kalibrowanie (oscyloskop): tak
• Wyświetlacz: LCD IPS, 3,5?
• Zakres wyświetlacza: 25000
• Podświetlenie: LED, regulowane
• Automatyczny zakres pomiaru: tak
• Sygnał dźwiękowy: tak
• Wyłączanie automatyczne: 15 / 30 / 60 / 120 min (z możliwością wyłączenia)
• Wskaźnik niskiego poziomu baterii: tak
• Zasilanie: akumulatorowe (ładowanie przez USB?C)
• Akumulator: Li?Ion (typ 18650), 3,7 V d.c., 3400 mAh, 12,58 Wh
• Częstotliwość odświeżania (miernik): 3 razy na sekundę
• Wymiary: 177 × 89 × 40 mm
• Materiał obudowy: ABS
• Masa: 0,38 kg
• Zakres temperatury pracy: 0–40°C
• Wilgotność względna pracy: < 75% Rh
• Temperatura przechowywania: -10 do +50°C
• Zastosowanie: elektryczne
• Symbol: YT-730944

Wyposażenie standardowe

• Miękkie etui z zamkiem błyskawicznym
• Sondy pomiarowe (długość sondy 14,5 cm; długość przewodów z sondami 97 cm; średnica przewodu z izolacją 3,5 mm)
• Nakładki igłowe do pomiarów drobnych elementów SMD
• 2 × sonda oscyloskopowa P2060 z akcesoriami
• Akumulator Li?Ion (typ 18650)

FAQ

• Czym różni się TRUE RMS od miernika uśredniającego?
  TRUE RMS podaje prawdziwą wartość skuteczną AC także dla przebiegów odkształconych (np. z wyższymi harmonicznymi) oraz niesinusoidalnych (np. prostokątnych, trójkątnych), co ma znaczenie m.in. przy zasilaczach impulsowych i układach z przekształtnikami.
• Do czego służy tryb XY w oscyloskopie?
  XY MODE umożliwia porównanie dwóch sygnałów z kanałów pod kątem częstotliwości i przesunięć fazowych oraz ich wizualizację w postaci wzorów Lissajous.
• Czy mogę zapisać wyniki lub obraz przebiegu?
  Tak. Funkcja SAVE zapisuje zrzuty ekranu do plików .bmp, a tryb STORAGE umożliwia przesyłanie danych (np. zapisanych zrzutów) na komputer.
