Proxxon Tokarka precyzyjna PD 400/E 24400

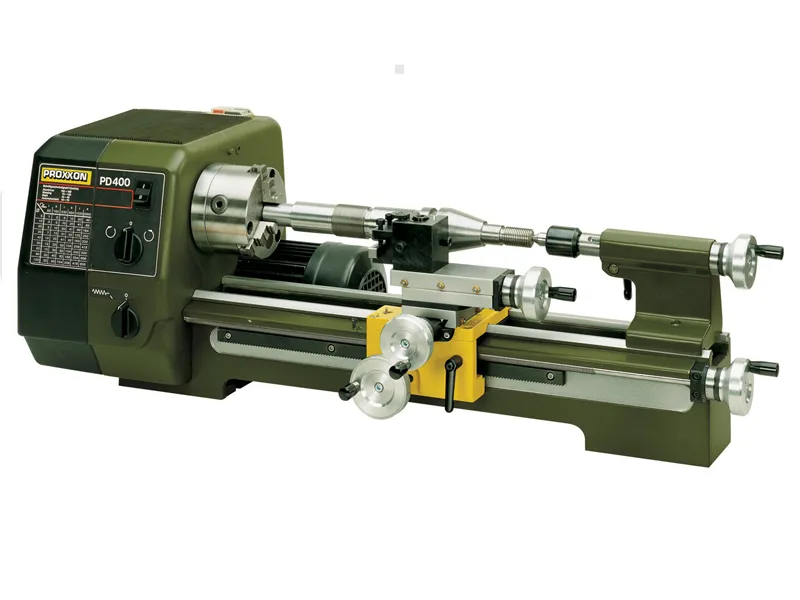

Tokarka precyzyjna Proxxon PD 400/E 24400

Tokarka precyzyjna Proxxon PD 400/E to europejski system tokarsko?frezerski (DIN 8606) z napędem przekładniowym, zaprojektowany jako „serce” rozbudowywalnego stanowiska obróbczego. Sprawdzi się w warsztacie modelarskim, narzędziowni i przy pracach prototypowych tam, gdzie liczy się kontrola posuwu, powtarzalność oraz możliwość wykonywania gwintów. Dzięki przełącznikowi lewych i prawych obrotów oraz zintegrowanej skrzyni do gwintów ułatwia obróbkę elementów wymagających zmiany kierunku pracy i nacinania gwintów bez czasochłonnej przebudowy.

W praktyce ta tokarka umożliwia zarówno toczenie wzdłużne, poprzeczne, jak i obróbkę stożków (sanie górne z możliwością ustawienia kąta) oraz wycinanie gwintów wewnętrznych i zewnętrznych. Producent przewiduje pracę z materiałami takimi jak stal, metale nieżelazne, aluminium i różne stopy. Żeliwne, poprzecznie żebrowane łoże z hartowanymi prowadnicami zwiększa sztywność układu i stabilność prowadzenia sań, co ma bezpośredni wpływ na jakość powierzchni i utrzymanie wymiaru przy większym obciążeniu.

Na plus w codziennej pracy warsztatowej: automatyczny posuw o dwóch prędkościach (uruchamiany osobnym włącznikiem), pokrętła z podziałką i możliwością zerowania (1 działka = 0,05 mm) oraz imak narzędziowy z dwoma uchwytami z ogranicznikiem i ustawianą wysokością. W zestawie znajduje się precyzyjny uchwyt trójszczękowy RÖHM 100 mm, a wrzeciono ma stożek MK 3 i przelot 20,5 mm, co ułatwia pracę z dłuższym materiałem.

Trzy typowe sytuacje, w których ta tokarka jest szczególnie przydatna: precyzyjne toczenie krótkich tulei i dystansów „na wymiar” z kontrolą dosuwu na podziałce, nacinanie gwintów metrycznych (oraz calowych TPI) przy wykonywaniu elementów złącznych i adapterów, a także toczenie stożków i dopasowań (np. gniazd, osadzeń) z możliwością ustawienia sanek górnych.

To narzędzie będzie najlepszym wyborem dla osób, które potrzebują precyzyjnej, sztywnej tokarki z automatycznym posuwem i realną możliwością rozbudowy systemu o akcesoria.

Parametry techniczne

• Odległość między kłami: 400 mm
• Posuw poprzeczny: 85 mm
• Prześwit nad saniami górnymi: 116 mm
• Łoże: żeliwo, stabilne żebrowanie; prowadnice hartowane
• Wrzeciono: stożek MK 3; otwór przelotowy 20,5 mm
• Łożyskowanie wrzeciona: dwa ustawialne łożyska stożkowe
• Bicie bez uchwytu: 5/1000 mm
• Uchwyt: precyzyjny trójszczękowy RÖHM, średnica 100 mm
• Prędkości wrzeciona (6 biegów, przekładnia pasowa): 80 / 330 / 1400 obr/min oraz 160 / 660 / 2800 obr/min
• Moc silnika: 550 W
• Podziałka pokręteł: możliwość zerowania; 1 działka = 0,05 mm
• Automatyczny posuw (2 prędkości): 0,07 lub 0,14 mm/obr
• Gwinty metryczne (19 skoków): 0,2; 0,25; 0,3; 0,35; 0,4; 0,45; 0,5; 0,6; 0,7; 0,75; 0,8; 0,9; 1,0; 1,25; 1,5; 1,75; 2,0; 2,5; 3,0
• Gwinty calowe: 10–48 TPI
• Śruba pociągowa: gwint trapezowy 12 × 1,5
• Sanie górne: 52 mm; toczenie stożków do 45°
• Konik: MK 2; średnica 24 mm; posuw 40 mm (ze stopniowaniem)
• Wymiary zewnętrzne: ok. 900 × 400 × 300 mm
• Waga: ok. 45 kg
• Maks. przekrój noża tokarskiego: 10 × 10 mm
• Bezpieczeństwo: wyłącznik główny z funkcją bezpieczeństwa i ochroną przed ponownym uruchomieniem
• Łoże: powierzchnia wyfrezowana i nacinana do mocowania frezarko?wiertarki PF 400

Wyposażenie standardowe

• Precyzyjny uchwyt trójszczękowy RÖHM, średnica 100 mm
• Kieł centrujący MK 2
• Zacisk konika o średnicy 10 mm, stożek B 12
• Imak narzędziowy z dwoma uchwytami (z ogranicznikiem i regulacją wysokości)

FAQ

• Czy tokarka umożliwia nacinanie gwintów lewych i prawych?
  Tak. Ma zintegrowaną skrzynię przekładniową do gwintów lewych i prawych oraz koła zmianowe dla 19 skoków metrycznych; możliwe są też gwinty calowe 10–48 TPI.
• Jakie noże tokarskie pasują do imaka?
  Tokarka jest przystosowana do noży tokarskich o przekroju 10 × 10 mm.
• Do jakich materiałów jest przewidziana?
  Producent wskazuje stal, metale nieżelazne, aluminium oraz stopy.
