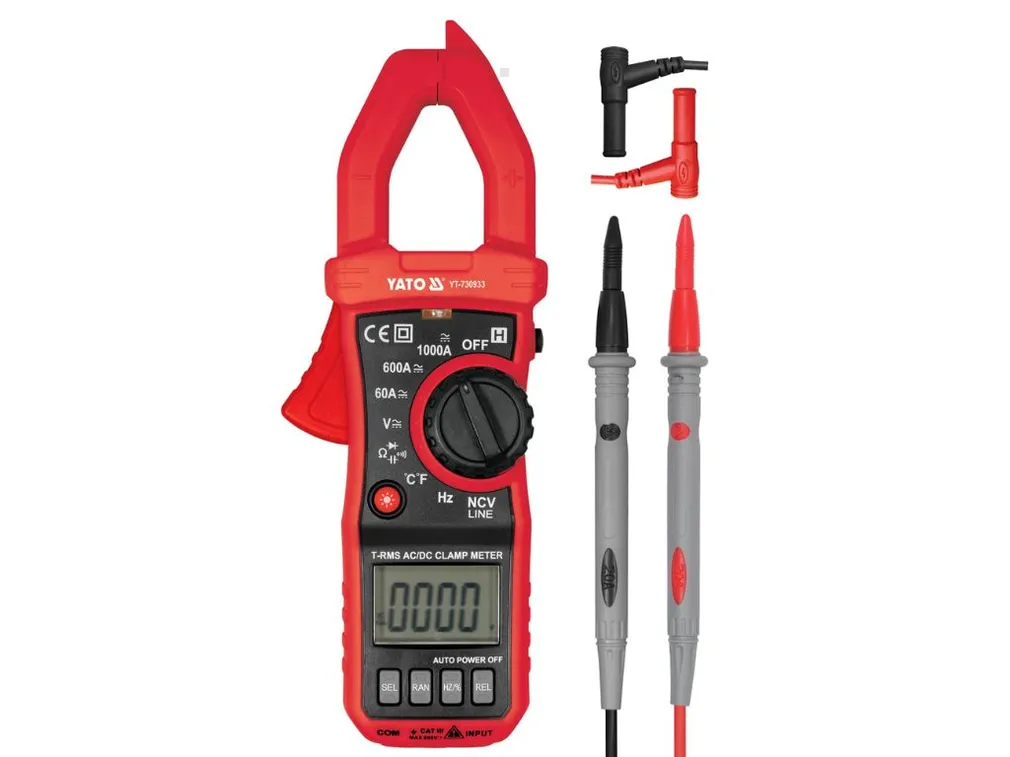

Yato Miernik cęgowy multimetr True RMS AC/DC 10mA-1000A YT-730933

Yato Miernik cęgowy multimetr True RMS AC/DC 10mA-1000A YT-730933

Miernik cęgowy Yato YT-730933 to zaawansowane narzędzie pomiarowe przeznaczone do precyzyjnego pomiaru parametrów elektrycznych, zarówno w aplikacjach domowych, jak i profesjonalnych. Dzięki technologii True RMS umożliwia dokładne pomiary nawet przy nieregularnych przebiegach prądu. Cęgi miernika pozwalają na pomiar natężenia prądu zarówno stałego jak i zmiennego, bez konieczności rozłączania obwodu. Wyposażony w wyświetlacz LCD oraz liczne funkcje dodatkowe, jak pomiar temperatury, test diod, czy funkcję latarki, miernik ten jest niezwykle wszechstronnym narzędziem dla każdego elektryka.

Dane Techniczne

• Pomiar temperatury: -30 ~ +1000 °C
• Pomiar pojemności: 0-100 mF
• Pomiar napięcia przemiennego: 0-750 V a.c.
• Sygnał dźwiękowy: Tak
• Pomiar rezystancji: 0-60 MΩ
• Temperatura przechowywania: -10 ~ +50 °C
• Test baterii: Tak
• Data Hold: Tak
• Prąd przemienny: 0-1000 A
• Częstotliwość próbkowania: 3 razy na sekundę
• Rodzaj baterii: 3x1.5V AAA
• Rodzaj wyświetlacza: LCD
• Test diody: Tak
• Maksymalna średnica przewodu do pomiaru za pomocą cęgów: 25 mm
• Funkcja latarki: Tak
• Masa: 0.2 kg
• Maksymalne rozwarcie cęgów: 25 mm
• Podświetlenie LED: Tak
• Zakres wyświetlacza: 6000
• Zasilanie bateryjne
• Prąd stały: 0-1000 A
• Bezkontaktowe wykrywanie napięcia przemiennego NCV: Tak
• Wymiary: 194x75x35 mm
• Automatyczne wyłączanie: 15 min
• TRUE RMS: Tak
• Zakres temperatury pracy: 0~40 °C
• Wskaźnik niskiego poziomu baterii: Tak
• Test przewodzenia: Tak
• Rejestracja wartości szczytowej: Tak
• Zastosowanie: elektryczne
• Materiał: ABS
• Test ciągłości obwodu: 0-50 Ω
• Automatyczny zakres pomiaru: Tak
• Wilgotność względna pracy Rh: < 75 %
• Pomiar napięcia stałego: 0-1000 V d.c.
• Pomiar częstotliwości: 0-10 MHz

Dokładność pomiaru:

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A

• dokładność pomiaru miernika YT-730933 dla tego zakresu to : ±(2.5%+10), rozdzielczość 0.01 A
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 30 x rozdzielczość
• obliczenia: (30 x 2,5%) + 10 x 0.01 = 0,75 + 0,1 = 0,85 A

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,85 A.

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 2,85 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

• TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia lub natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC itp.
• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy.
• LINE - kontaktowe wykrywanie napięcia przemiennego, działa jak tradycyjny próbnik. Po włożeniu sondy pomiarowej do otworu w gniazdku, w przypadku obecności fazy na wyświetlaczu pojawią się cztery kreski, zaświeci się dioda sygnałowa oraz wyemitowany zostanie przerywany sygnał dźwiękowy.
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną regulacją zakresu za pomocą pokrętła, pomiary należy wykonywać kolejno od największego zakresu, aż do najdokładniejszego. W innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO.
• RAN - ręczna zmiana zakresu pomiarowego
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
• INR - pomiar prądu rozruchowego za pomocą cęgów pomiarowych. Miernik wykona pomiar prądu rozruchowego po 80 ms od uruchomienia urządzenia.

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 6000
• podświetlenie ekranu oraz pola pomiarowego cęgów
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω
• cęgi rozwierają się do 25 mm
• sondy pomiarowe o długości 14 cm
• długość przewodu wraz z sondami: 103 cm
• średnica przewodu wraz z izolacją: 3,6 mm
• pokrowiec w zestawie
• konstrukcja z zabezpieczeniami przeciążeniowymi
• automatyczne wyłączenie się miernika po 15 minutach bezczynności
• możliwość wyłączenia trybu automatycznego wyłączenia urządzenia
• wskaźnik niskiego poziomu baterii
• zasilanie: trzy baterie 1,5 V (AAA)

Uwaga!

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
