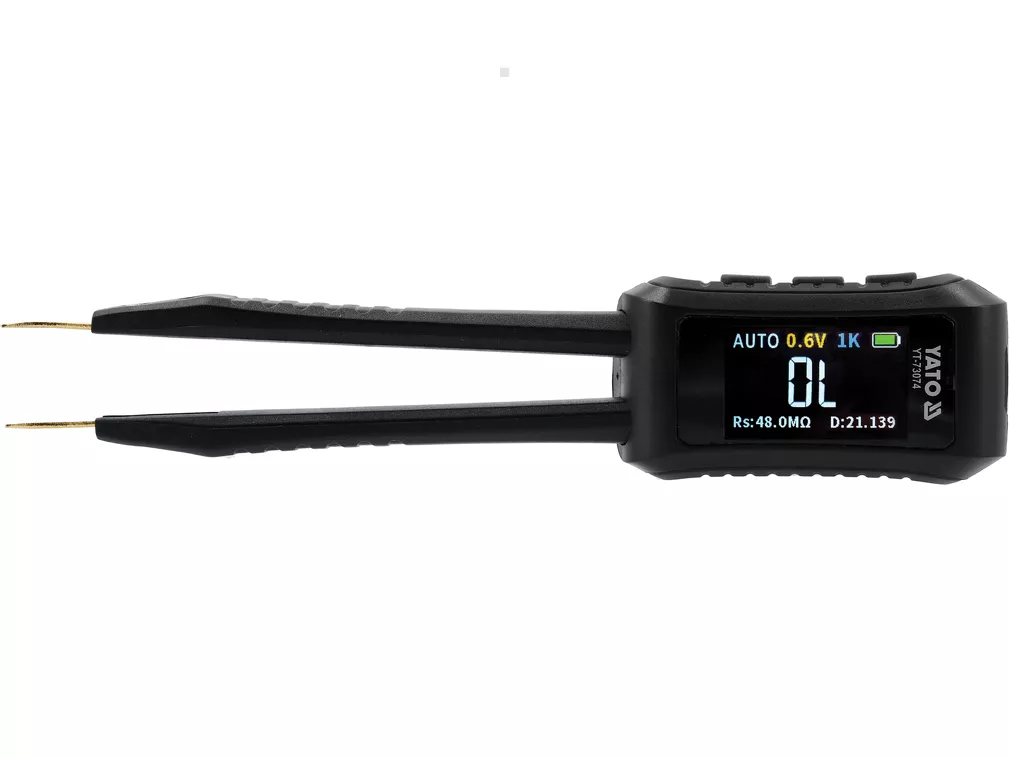

Yato Miernik pęseta pomiarowa LCR OLED CAT II YT-73074

Miernik pęseta pomiarowa LCR OLED Yato YT-73074

Miernik pęseta pomiarowa LCR OLED to kompaktowy tester elementów elektronicznych w formie pęsety, przeznaczony do szybkiej diagnostyki komponentów SMD oraz przewlekanych. Umożliwia pomiar podstawowych parametrów (rezystancja, pojemność, indukcyjność) oraz test diody bez konieczności wylutowywania elementu z płytki, co w praktyce skraca czas serwisu i ogranicza ryzyko uszkodzenia pól lutowniczych podczas demontażu.

Czytelny wyświetlacz OLED (zakres wskazań do 9999) pokazuje wynik w czasie rzeczywistym, a automatyczne rozpoznawanie elementu i automatyczny zakres pomiarowy dobierają tryb pracy do badanego komponentu. Funkcja Data Hold pozwala „zamrozić” wskazanie na ekranie, co ułatwia odczyt w ciasnych miejscach i przy pracy jedną ręką. Obudowa z ABS oraz niska masa 37 g sprzyjają dłuższej pracy na stanowisku serwisowym i w terenie.

W diagnostyce układów elektronicznych kluczowe są pomiary specjalistyczne, dlatego urządzenie obsługuje m.in. ESR kondensatora, dyssypację (straty energii w kondensatorze) oraz współczynnik Q cewki. To realnie pomaga odróżnić element „trzymający wartość” od elementu zużytego (np. kondensator o prawidłowej pojemności, ale podwyższonym ESR).

Przykładowe sytuacje serwisowe, w których takie narzędzie jest szczególnie przydatne: szybka selekcja podejrzanych kondensatorów na płytce bez wylutowywania, weryfikacja rezystorów i cewek w gęstej zabudowie SMD, sprawdzenie diod (kierunek przewodzenia / spadek napięcia) podczas lokalizowania zwarć i przerw w torach zasilania. Model Yato YT-73074 pracuje w kategorii pomiarowej CAT II i jest zasilany akumulatorem Li?Po ładowanym przez USB typu C (ładowarka nie jest wymagana).

To narzędzie będzie najlepszym wyborem dla osób, które potrzebują szybkiej, powtarzalnej oceny stanu elementów na płytce i chcą usprawnić codzienną diagnostykę elektroniki bez demontażu komponentów.

Parametry techniczne

• Kategoria sprzętu pomiarowego: CAT II
• Pomiar rezystancji: 10 m? – 10 M?
• Pomiar pojemności: 1 pF – 20 mF
• Pomiar indukcyjności: 10 µH – 60 H
• Test diody: tak (do 0,6 V)
• Funkcje pomiarowe: ESR (rezystancja kondensatora), dyssypacja (strata energii w kondensatorze), współczynnik Q
• Data Hold: tak
• Automatyczny zakres pomiaru: tak
• Częstotliwość pomiarowa: 100 / 1000 / 10000 Hz
• Częstotliwość próbkowania: raz na sekundę
• Wyświetlacz: OLED, regulowana orientacja (lewy / prawy)
• Zakres wyświetlacza: 9999
• Sygnał dźwiękowy: tak
• Wyłączanie automatyczne: tak, 5–120 min (lub wyłączone)
• Wskaźnik niskiego poziomu baterii: tak
• Rodzaj akumulatora: Li?Po
• Napięcie akumulatora: 3,7 V d.c.
• Pojemność akumulatora: 500 mAh
• Rodzaj ładowarki / port: USB typu C
• Ładowarka w zestawie: nie
• Zakres temperatury pracy: 5–35 °C
• Wilgotność względna pracy Rh: <75%
• Temperatura przechowywania: ?10 ~ +50 °C
• Stopień ochrony: IP20
• Materiał obudowy: ABS
• Wymiary: 146 x 30 x 18 mm
• Masa: 37 g
• Symbol: YT-73074

Wyposażenie standardowe

• Para prostych końcówek pęsety
• Para zakrzywionych końcówek pęsety
• Kabel USB?C do USB?A
• Etui z zamkiem błyskawicznym

FAQ

• Czy można mierzyć elementy bez wylutowywania z płytki?
  Tak — miernik jest przeznaczony do szybkiej oceny elementów bez demontażu, co przyspiesza diagnostykę serwisową.
• Czy urządzenie ma automatyczny dobór zakresu i rozpoznawanie elementu?
  Tak — dostępny jest automatyczny zakres pomiarowy oraz automatyczny wybór typu elementu (możliwy jest też wybór ręczny).
• Jak jest realizowane ładowanie?
  Przez port USB typu C; w zestawie jest przewód USB?C do USB?A, natomiast ładowarka sieciowa nie jest dołączona.
