Zapewnienie powtarzalności i precyzji podczas dociągania połączeń śrubowych to fundament nowoczesnej mechaniki. Stosowanie tradycyjnych metod montażu „na wyczucie” w przypadku współczesnych silników, układów hamulcowych czy zaawansowanych konstrukcji maszynowych niemal zawsze kończy się awarią. Profesjonalne klucze dynamometryczne pozwalają wyeliminować błędy ludzkie, gwarantując, że każda śruba zostanie dokręcona z siłą ściśle zgodną z dokumentacją serwisową. Konstrukcje tych przyrządów bazują na sztywnych korpusach ze stopów stali narzędziowej, a ich wewnętrzne mechanizmy sprężynowe lub sensoryczne są fabrycznie kalibrowane na certyfikowanych stanowiskach pomiarowych.
W sklepie Narzedziak.pl dostarczamy profesjonalne oprzyrządowanie dynamometryczne, które spełnia wymogi normy ISO 6789. Oferujemy narzędzia dostosowane do zróżnicowanych profili działalności – od precyzyjnych przyrządów o małym metrażu dla serwisów rowerowych i elektroniki, po potężne systemy dźwigniowe dla przemysłu i serwisu maszyn budowlanych. W stałym asortymencie posiadamy produkty wiodących marek, w tym uznane na rynku narzędzia Jonnesway, King Tony, Yato, Neo Tools, Proxxon oraz Teng Tools, a także rozwiązania klasy premium od Stahlwille. Pozwala to na precyzyjny dobór sprzętu pod kątem wymaganej częstotliwości pracy oraz budżetu firmy.
Charakterystyka techniczna i rodzaje narzędzi dynamometrycznych

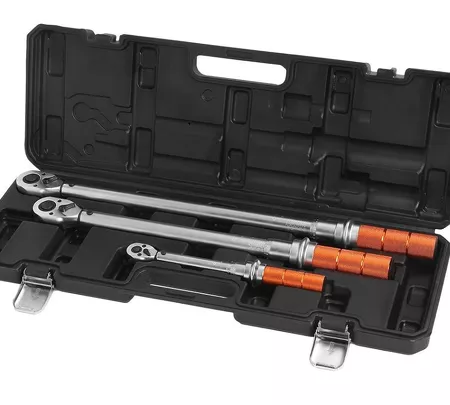

Wybór odpowiedniego przyrządu zależy bezpośrednio od specyfiki montowanych podzespołów oraz wymagań stawianych przez producenta danej maszyny. W codziennej praktyce warsztatowej najczęściej wykorzystuje się klucze dynamometryczne nastawne. Są to mechaniczne przyrządy klikowe wyposażone w czytelną skalę mikrometryczną umieszczoną w rękojeści, gdzie zmiana wartości Nm odbywa się poprzez obrót rączki i zablokowanie jej pierścieniem kontrującym. Gdy zależy nam na maksymalnej kontroli procesu montażowego i udokumentowaniu parametrów, niezastąpione stają się klucze dynamometryczne elektroniczne. Wykorzystują one zaawansowane sensory tensometryczne połączone z procesorem i wyświetlaczem LCD, co gwarantuje najwyższą precyzję pomiaru. Z kolei na liniach produkcyjnych i w powtarzalnym montażu seryjnym optymalnym rozwiązaniem są klucze dynamometryczne ze stałym momentem, które nie posiadają zewnętrznej skali regulacyjnej i eliminują ryzyko przypadkowej zmiany parametrów przez operatora.
Zakres dynamometrii obejmuje również komponenty o znacznie mniejszych lub drastycznie większych gabarytach. Do operowania bardzo niskimi momentami obrotowymi, na przykład w przedziale od 0,1 Nm do 10 Nm, służą wkrętaki dynamometryczne, powszechnie stosowane przy instalacji elektroniki, czujników ciśnienia TPMS czy aparatury modułowej w szafach sterowniczych. Na drugim biegunie znajdują się wzmacniacze momentu klucza dynamometrycznego, czyli specjalistyczne przekładnie planetarne. Pozwalają one na kilkukrotne zwielokrotnienie siły wejściowej, co jest niezbędne przy obsłudze pojazdów ciężarowych i maszyn rolniczych. Całość tego systemu uzupełniają akcesoria kluczy dynamometrycznych, takie jak wymienne końcówki płaskie i oczkowe, oraz dedykowane zestawy naprawcze klucza dynamometrycznego, które umożliwiają szybką regenerację zużytego mechanizmu zapadkowego grzechotki bez konieczności kosztownej wymiany całego przyrządu.
FAQ: najczęstsze pytania o klucze dynamometryczne
Jak często należy oddawać klucz dynamometryczny do ponownej kalibracji?
Zgodnie z wytycznymi normy ISO 6789, profesjonalny klucz dynamometryczny powinien być poddawany weryfikacji i kalibracji co 12 miesięcy lub po wykonaniu około 5000 cykli dokręceń. W warunkach intensywnej pracy w serwisach oponiarskich lub na liniach montażowych zaleca się sprawdzanie dokładności przyrządu nawet co 6 miesięcy. Ignorowanie tego wymogu prowadzi do stopniowego rozkalibrowania wewnętrznej sprężyny, przez co narzędzie zaczyna wskazywać fałszywe wartości, co grozi niedokręceniem lub przeciągnięciem połączenia śrubowego.
Czy kluczem dynamometrycznym można bezpiecznie odkręcać zapieczone śruby?
Zdecydowanie nie. Klucz dynamometryczny jest precyzyjnym przyrządem pomiarowym, a nie tradycyjną dźwignią siłową. Próba odkręcania zapieczonych, zardzewiałych śrub kół lub elementów zawieszenia za pomocą tego narzędzia może doprowadzić do natychmiastowego przeciążenia mechanizmu zapadkowego lub trwałego odkształcenia wewnętrznej sprężyny pomiarowej. Do prac polegających na zrywaniu i luzowaniu mocno dokręconych łączników należy zawsze używać sztywnych pokręteł fajkowych, pokręteł uchylnych lub kluczy udarowych.
Dlaczego po zakończeniu pracy mechanizmem klikowym trzeba go całkowicie skręcić?
Pozostawienie mechanicznego klucza dynamometrycznego z ustawioną wysoką wartością (np. 150 Nm) oznacza, że wewnętrzna sprężyna dociskowa pozostaje pod silnym napięciem statycznym. Długotrwałe poddawanie metalu takim obciążeniom wywołuje zjawisko relaksacji naprężeń, co prowadzi do trwałego rozciągnięcia lub odkształcenia sprężyny. W efekcie przy kolejnym użyciu klucz kliknie znacznie wcześniej, niż wskazuje na to skala, co doprowadzi do niedokręcenia odpowiedzialnych podzespołów. Po pracy należy zawsze zresetować nastawę do najniższej wartości początkowej na skali (nigdy poniżej zera).
Co oznacza informacja o kierunku pracy klucza i czy każdy model działa w lewo i w prawo?
Większość standardowych kluczy dynamometrycznych na rynku posiada przełącznik obrotów w głowicy grzechotki, jednak mechanizm pomiarowy (klikowy) działa wyłącznie przy dokręcaniu gwintów prawoskrętnych (zgodnie z ruchem wskazówek zegara). Praca w lewo odbywa się wtedy jak zwykłą grzechotką bez kontroli momentu. Jeśli zachodzi potrzeba precyzyjnego dokręcania gwintów lewoskrętnych (spotykanych np. na lewych osiach rowerowych czy w niektórych maszynach), należy wybrać specjalistyczny klucz dwukierunkowy, który posiada przetykany czop napędowy lub podwójny system zapadkowy certyfikowany do pracy w obu kierunkach.
Czym różni się dokładność klucza elektronicznego od tradycyjnego klucza mechanicznego?
Klasyczne klucze mechaniczne opierają swoje działanie na tolerancji wykonania sprężyny i ich błąd pomiarowy wynosi zazwyczaj +/- 3% lub +/- 4% wartości nastawionej. Klucze elektroniczne wykorzystują zaawansowany sensor cyfrowy (tensometr), który bezpośrednio mierzy odkształcenie korpusu pod wpływem siły. Dzięki temu błąd pomiarowy spada do zaledwie +/- 1% lub +/- 2%. Ponadto model elektroniczny reaguje natychmiastowo i eliminuje bezwładność mechaniczną, a operator jest informowany o postępie dokręcania w czasie rzeczywistym, co minimalizuje ryzyko przeciążenia śruby przez zbyt szybki ruch ręką.
Jakie są objawy wskazujące na to, że klucz dynamometryczny utracił kalibrację?
W warunkach warsztatowych najczęstszym objawem jest brak wyczuwalnego lub słyszalnego „kliknięcia” przy wartościach, które ewidentnie wymagają już użycia dużej siły fizycznej, albo przeciwnie – podejrzanie szybkie reagowanie mechanizmu przy śrubach, które wizualnie wydają się luźne. Niepokojącym sygnałem są również wszelkie zacięcia pierścienia blokującego w rękojeści, luzy na głowicy grzechotki czy twardy, skokowy obrót rączki podczas zmiany nastawy. W przypadku podejrzenia uszkodzenia, narzędzie należy natychmiast wycofać z eksploatacji i zweryfikować na certyfikowanym testerze momentu obrotowego.
